محاسبه و طراحی وال مش شامل تحلیل دقیق نقشهها، بارهای وارده و انتخاب شبکه مناسب میلگرد یا مفتول است تا عملکرد دیوار در برابر نیروهای خمشی و لرزهای بهینه شود. رعایت استانداردها و آییننامه های ملی مانند پیوست ششم استاندارد 2800 و نشریه 819 در این مرحله اهمیت ویژهای دارد. شرکت والمش با تجربه چندین ساله در نحوه طراحی والمش، خدمات اختصاصی و دقیق برای هر پروژه ارائه میدهد تا کیفیت و ایمنی سازهها تضمین شود.
طراحی وال مش، گام اول در مهار دیوارها
طراحی وال مش مرحله ای حیاتی است که بطور مستقیم بر عملکرد دیوار در برابر زلزله و تغییر شکل های جانبی سازه تأثیر میگذارد. به مراحل اصلی طراحی وال مش میپردازیم تا مشخص شود این سیستم چطور باعث پایداری و یکپارچگی بیشتر در سازه میشود.
دریافت نقشه معماری سازه
پایه هر طراحی موفق، شناخت دقیق شرایط پروژه است. در طراحی وال مش، کارشناسان ما اول نقشه های معماری و سازهای را مورد بررسی قرار میدهد تا موقعیت دیوارها، نوع مصالح مصرفی، محل اتصال آنها به اسکلت و میزان بار مرده و زنده ساختمان مشخص شود.
تحلیل نقشه و تهیه دفترچه محاسبه وال مش
کارشناسان ما با تحلیل نقشه ساختمان، رفتار دیوار در زمان زلزله یا تغییر شکل سازه را بررسی کرده، مسیر انتقال نیروها و نحوهی توزیع آنها را طبق ضوابط و دستورالعمل های آیین نامه وال مش در سطح دیوار مشخص میکنند و در دفترچه محاسباتی گردآوری کرده تا طراحی بر اساس شرایط واقعی هر پروژه انجام گیرد.
طراحی جزئیات اجرایی و مسیر انتقال نیروها

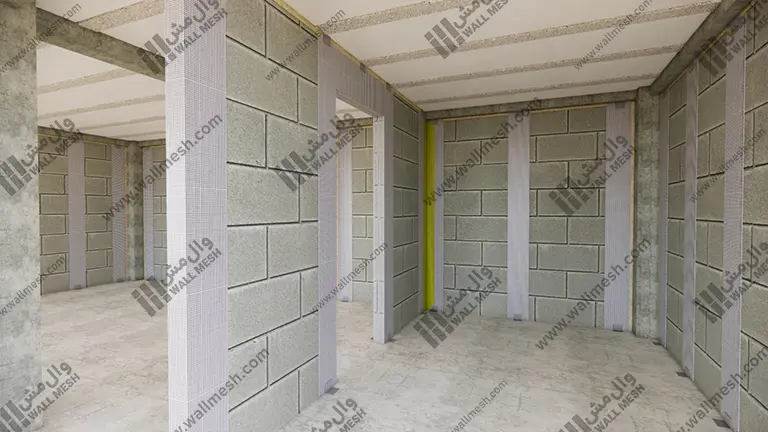

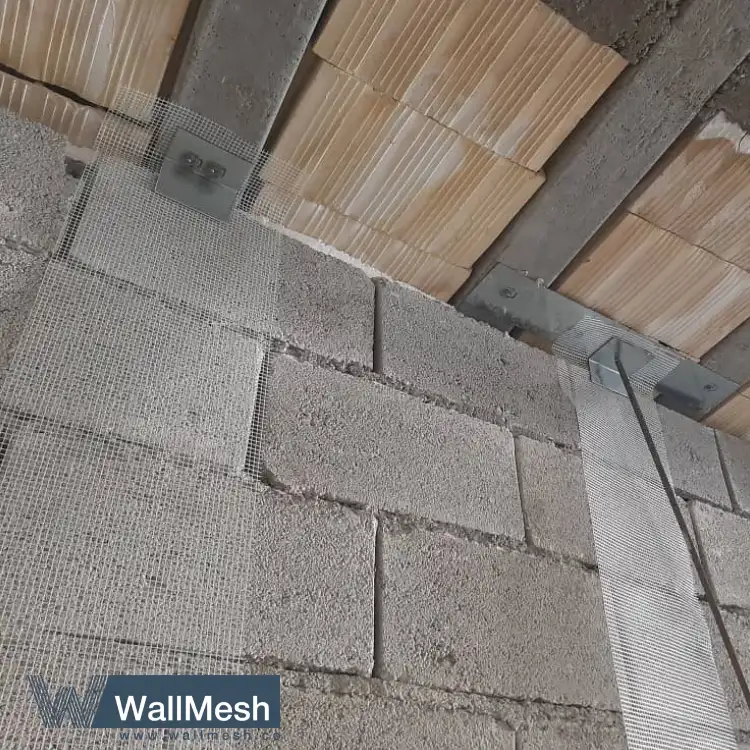

اینجا طراحی از فاز مفهومی وارد فاز اجرایی میشود. مهندسان شرکت ما مشخص میکنند که مش فایبرگلاس در چه ارتفاعی و با چه فاصله ای از هم نصب شود، ابعاد نبشی ها برای اتصال به صفحات فلزی چقدر باشد و مسیر انتقال نیرو از دیوار به اسکلت اصلی به چه صورتی باشد. جزئیات اجرای گوشه ها، اطراف درها و پنجر ها و محل تلاقی دیوار با تیر یا سقف نیز در این مرحله تعیین میشود.
کارشناسان ما از اطلاعات جمع آوری شده نقشه وال مش را با توجه به دستورالعمل های آیین نامه ای طراحی میکنند. کوچک ترین اشتباه در نحوه اتصال یا اجرای جزئیات میتواند باعث بروز ترک های سازهای یا حتی شکست موضعی در دیوار شود که باعث شده این مرحله جزو حساس ترین بخش های طراحی وال مش باشد.
متراژ اجرا، نوع و مقدار مصالح وال مش

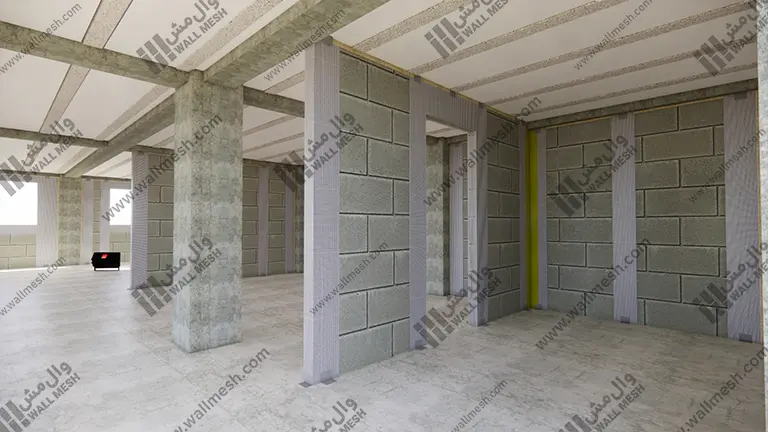

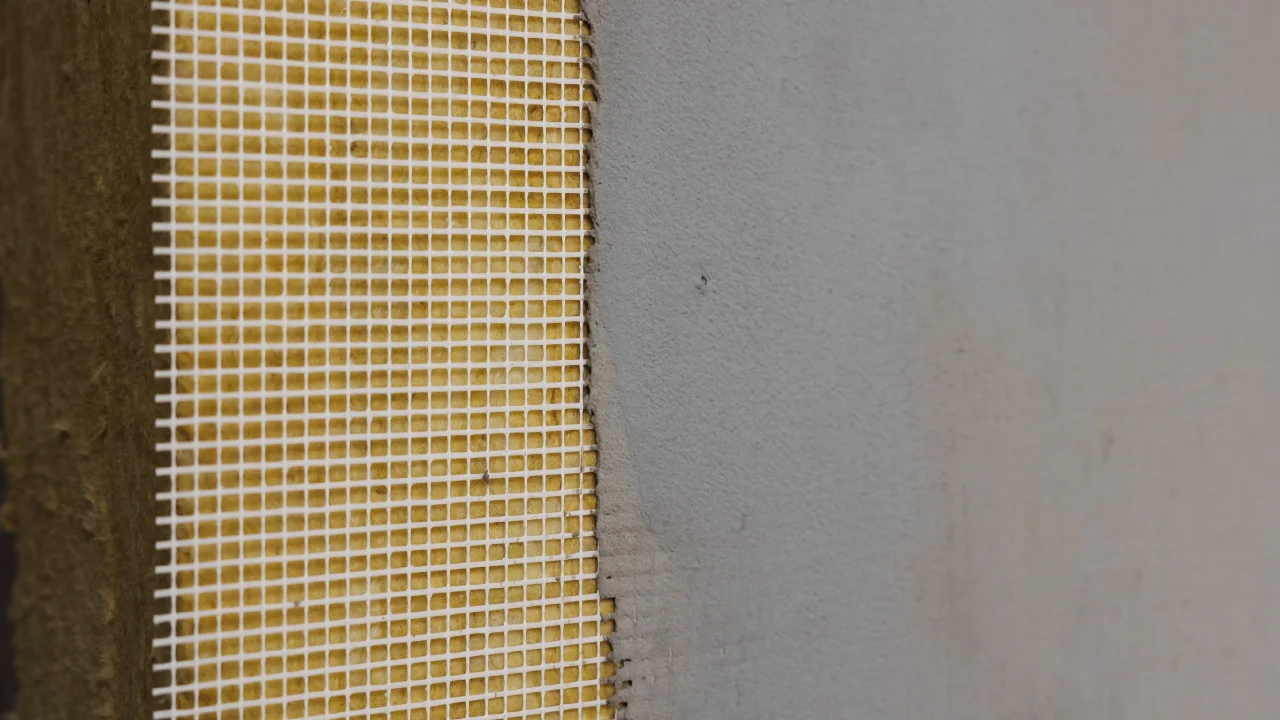

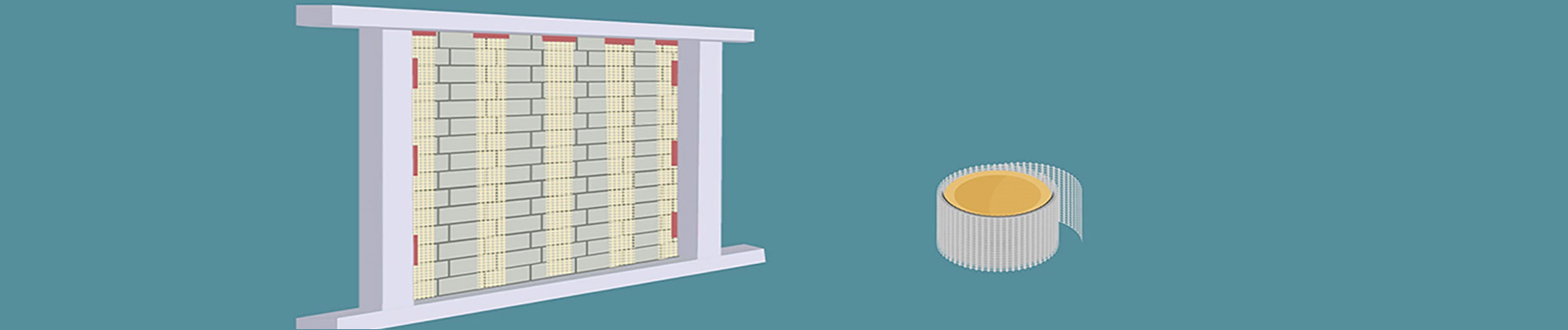

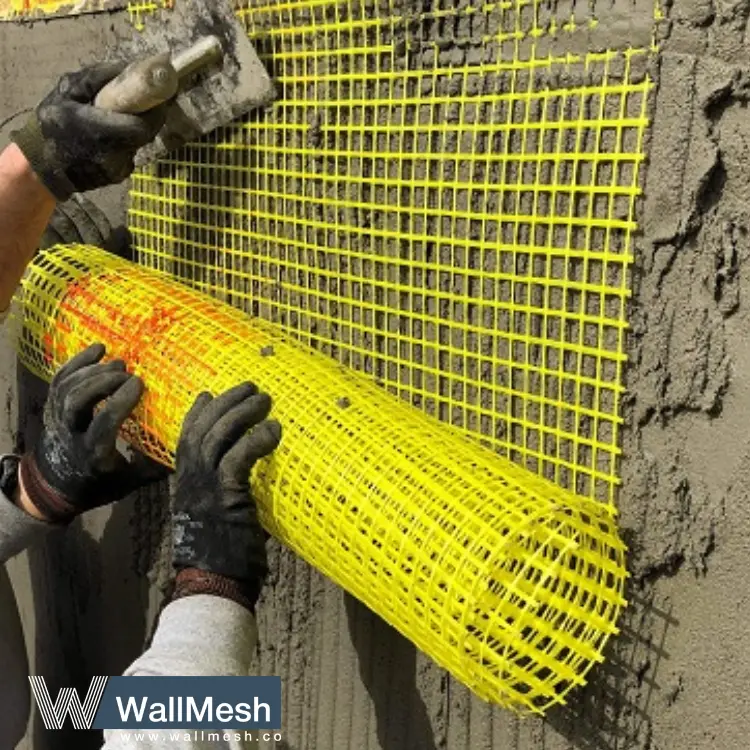

انتخاب مصالح؛ تصمیمی که تأثیر مستقیمی بر کیفیت نهایی کار دارد. انتخاب نوع مش فایبرگلاس(AR یا E-GLASS)، گرماژ مش و فواصل چشمه، پلاستر مورد نیاز(پلاستر گچی یا پلاستر سیمانی)، نبشی های مناسب، انکر بولت ها و حتی پوشش ضدزنگ، همگی جزو جزئیات مهم طراحی وال مش هستند.
هر نوع دیوار رفتار متفاوتی در برابر بار جانبی دارد، پس این سیستم باید متناسب با نوع دیوار و اسکلت انتخاب شود. در شرکت ما این انتخاب ها بر اساس تجربه، تحلیل فنی و رعایت آیین نامه ها انجام میشود تا بالاترین سطح ایمنی و دوام برای هر پروژه تضمین گردد.
استانداردها و آییننامه های مورد استفاده در طراحی وال مش
در طراحی و اجرای وال مش، کارشناسان ما تمام جزئیات فنی را بر اساس آخرین استانداردها و آیین نامه های ملی و بینالمللی بررسی میکنند تا عملکرد دیوارهای غیرسازه ای در برابر زلزله و نیروهای جانبی کاملاً ایمن و قابل اعتماد باشد. رعایت دقیق ضوابط آیین نامه ای نه تنها کیفیت طراحی را تضمین میکند، بلکه با رفع ممنوعیت والمش در پروژه های ساختمانی، مسیر اجرای قانونی و مطمئن این روش نوین مهار دیوار را هموار کرده است.
نشریه والمش؛ دستورالعمل طراحی و اجرای ملات مسلح شده با مش الیاف شیشه برای مهار دیوارهای بلوکی
پیش از آنکه نشریه وال مش در سال 1403 توسط مرکز تحقیقات راه، مسکن و شهرسازی منتشر شود، طراحی و اجرای این سیستم بر اساس مجموعه ای از نشریات و استاندار های گوناگونی انجام میگرفت. با ابلاغ این نشریه جامع، کلیه آیین نامه های پیشین فاقد اعتبار شده و استفاده از آنها در پروژه های ساختمانی ممنوع اعلام شد. این دستورالعمل با هدف یکپارچه سازی فرآیند طراحی، رفع نواقص و ایجاد محدودیت های کنترلی برای جلوگیری از تخلفات احتمالی تدوین شده و اکنون بعنوان یکی از منابع اصلی این حوزه شناخته میشود. بخش مهمی از این نشریه به استاندارد سازی مصالح اختصاص دارد؛ بطوری که ضوابط دقیقی برای تأمین، کنترل کیفیت و بررسی مشخصات مکانیکی مش و ملات تعیین شده است تا تولیدکنندگان و فروشندگان تنها محصولات مورد تأیید را عرضه کنند. این نشریه، کامل ترین چارچوب موجود برای طراحی، انتخاب مصالح و اجرای وال مش به شمار میرود و با ضوابط سخت گیرانه خود، نقش مؤثری در افزایش دوام و ایمنی دیوار های غیرسازه ای ایفا میکند.
پیوست ششم استاندارد 2800
پیوست ششم ویرایش چهارم استاندارد 2800 بعنوان یکی از مهمترین مراجع طراحی لرزهای کشور، بهطور مستقیم به مهار و تقویت دیوارهای غیرسازهای پرداخته است. در بخش پ6-1-4-2-11 این استاندارد، مسلح سازی دیوار با شبکه الیاف به عنوان یکی از روش های نوین مقاوم سازی معرفی میشود که در صورت استفاده آن نیازی به اجرای وادارهای قائم نیست و محدودیتی برای طول دیوار نیز مطرح نمیشود. برخی از نکات بسیار مهم این بخش از آیین نامه شامل موارد زیر است:
- الیاف مورد استفاده میتوانند از جنس شیشه یا مش کربن باشند.
- فاصله تار و پود الیاف حداقل باید 5 میلی متر در نظر گرفته شود.
- اگر اختلاف کفسازی از پایین دیوار کمتر از 50 میلی متر باشد، نصب نبشی وال مش ضرورت ندارد.
در این پیوست تنها ضوابط متریال و نحوه اجرای سیستم مهار دیوار بیان شده و خبری از محاسبات عددی نیست، اما همین دستورالعمل ها مبنای طراحی و محاسبه وال مش در بسیاری از پروژه های مقاوم سازی به شمار میآیند.
آیین نامه بین المللی ACI 549
یکی از معتبر ترین منابع بین المللی در حوزه مقاوم سازی سازه با استفاده از مصالح کامپوزیتی است. در این آییننامه، دستورالعمل ها و ضوابط فنی مرتبط با مقاوم سازی به روش FRCM بهصورت دقیق و کاربردی ارائه شده است.
این روش، از ملات تقویت شده با الیاف شیشه یا کربن برای افزایش مقاومت دیوارها و اجزای غیرسازه ای در برابر نیروهای جانبی استفاده میکند. کارشناسان ما در طراحی وال مش از آییننامه ACI 549 بعنوان مبنای علمی و فنی بهره میگیرند تا عملکرد دیوارها با استانداردهای جهانی منطبق باشد.
استفاده از مش شیشه ای AR یکی نکات کلیدی این استاندارد است؛ این الیاف در مجاورت بتن، دوام بالایی دارد و از آسیب های شیمیایی و خوردگی جلوگیری میکند.
نشریه 714 و جایگاه آن در طراحی وال مش
این نشریه، اصول طراحی اجزای غیر باربر در برابر بارهای جانبی بهویژه زلزله، بهصورت دقیق تشریح کرده است. بخش هایی از آن، به ضوابط مربوط به استفاده از مش الیاف در مقاوم سازی دیوارها و نماها، از جمله سیستم های EIFS و دیوارهای LSF اختصاص دارد.
کارشناسان شرکت ما در طراحی سیستم های مقاوم سازی، با تکیه بر مفاد نشریه 714، ضوابط فنی و اجرایی را بهگونهای رعایت میکنند که ایمنی، دوام و عملکرد لرزهای دیوارها به شکل بهینه تأمین شود.
نشریه 819؛ راهنمای طراحی و اجرای دیوارهای غیرسازه ای در ساختمان ها
این نشریه با هدف افزایش ایمنی لرزه ای و کاهش خسارت های ناشی از زلزله، اصول طراحی، جداول راهنما و جزئیات اجرایی را در سه فصل ارائه میدهد. در بخش 3-2-7 ، نحوه مسلح سازی دیوار با پلاستر و مش های الیافی تشریح شده است. همچنین وزن و مقاومت الیاف بر اساس نوع مش مشخص شده تا عملکرد دیوار در برابر نیروهای جانبی کنترل شود. تمام ضوابط نشریه 819 بر پایه آزمایش های رسمی مرکز تحقیقات راه، مسکن و شهرسازی تدوین شده و مبنای کار کارشناسان ما در طراحی این سیستم قرار میگیرد.

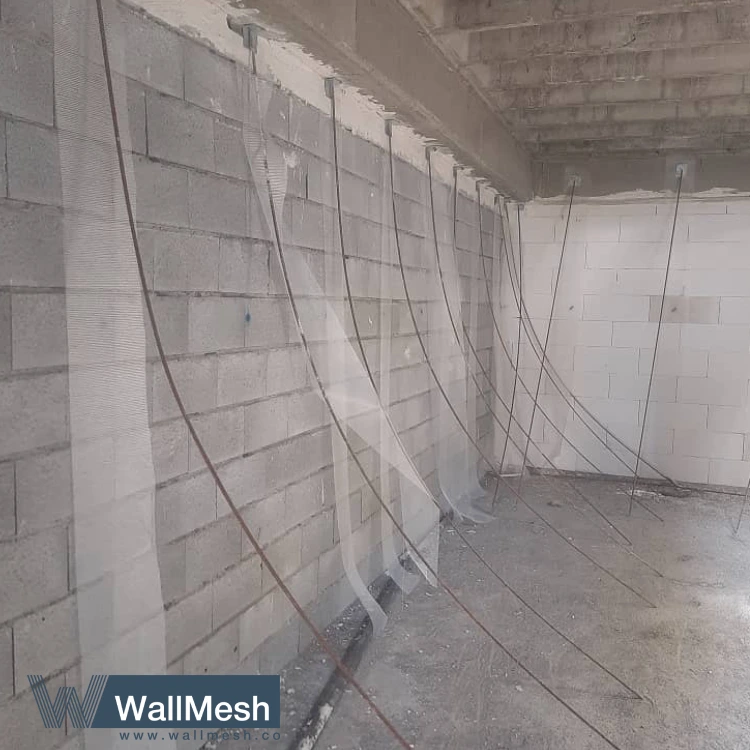

محاسبه وال مش
بخش مهمی از طراحی و محاسبه وال مش است که هدف آن، بررسی رفتار دیوار در برابر نیروهای جانبی، لرزهای و خارج از صفحه است. در محاسبه والمش، کارشناسان ما ابتدا ویژگی های مصالح، نوع دیوار، ضخامت لایه ها و جزئیات اجرایی مورد تحلیل قرار میدهند تا مدل دقیق رفتاری دیوار به دست آید. سپس با استفاده از روشهای طراحی حدی و فرمول های تحلیلی، مقاومت نهایی، کرنش مجاز و ضریب اطمینان سیستم تعیین میشود.
نتایج بدست آمده شامل نوع و وزن توری، ضخامت پلاستر، فاصله مهارها و نحوه اتصال اجزا در قالب نقشه ها و گزارش های فنی ارائه میگردد. محاسبه وال مش همواره باید با الزامات آیین نامه های گفته شده مانند مطابقت داشته باشد تا عملکرد سیستم از نظر ایمنی و دوام تأیید شود. کارشناسان ما با استفاده از نرم افزارهای تخصصی و کنترل نهایی بر اساس این استانداردها، اطمینان میدهند که نتایج محاسبه وال مش دقیق، اجرایی و منطبق با شرایط واقعی پروژه باشد. به این ترتیب، محاسبه وال مش نه تنها بخش فنی طراحی بلکه تضمین کننده پایداری کل سیستم مقاوم سازی است.
جمع بندی و درخواست مشاوره تخصصی
سیستم بروز مهار دیوار زمانی بهترین عملکرد خود را نشان میدهد که طراحی و محاسبه وال مش با دقت مهندسی و براساس ضوابط انجام شود. اگر به دنبال روشی مطمئن برای مقاوم سازی دیوارهای غیرسازهای یا ترمیم بناهای خود هستید، کارشناسان ما آماده اند تا با ارائه خدمات تخصصی طراحی و محاسبه والمش، راهکاری متناسب با شرایط پروژه شما پیشنهاد دهند.
برای دریافت مشاوره و برآورد دقیق قیمت، کافی است با ما در تماس باشید تا از مرحله بررسی اولیه تا اجرای نهایی در کنارتان باشیم.
